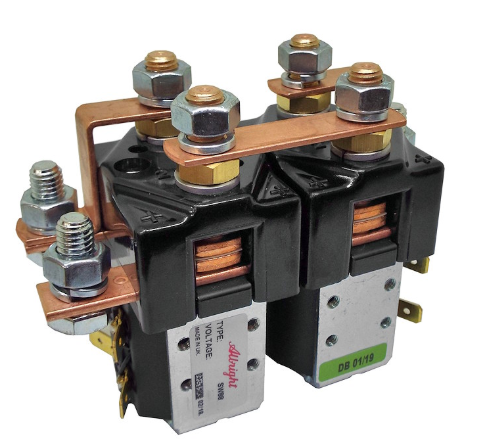

Albright SW88-1 24VDC 100 Amper çift etkili, kayışlı çift solenoid kontaktör, aralıklı çalışma.

Motor yön değiştirme için çift etkili, kayışlı çift kontaktör, 24 Volt DC.

SW88 serisi kontaktörler, özellikle hafif sanayi tipi kamyonlar, elektrikli engelli araçları gibi küçük elektrikli araçlarda kullanılan motorlar olmak üzere, doğru akım yükleri için tasarlanmıştır.

Kontaktörler kompakt yapıda olup, çeşitli yedek parçalarıyla birlikte tamamen bakımı yapılabilir özelliktedir.

Onarım kontak kiti parça numarası: 2070-151.

Yardımcı anahtar kiti parça numarası: 2070-124 (1 kit 1 adet bobin için yeterlidir).
Boyutlar

Terminaller ve bobin taban kapağı dahil yükseklik: 94 mm.

Çubuklar dahil bobin genişliği: 119 mm.

Kapak genişliği: 2 x 39 mm.

Braket dahil toplam derinlik: 55 mm.
Aralıklı Çalışan SW88-1 Ters Yönlü Kontaktörler Hakkında

 Aralıklı kontaktörler, tasarımları gereği, ağırlıklı olarak araçlardaki hidrolik fonksiyonlar için kullanılır; sürekli solenoidlere göre daha hızlı açılıp kapanırlar ve uzun süreli temas süreleri için önerilmezler.SW88, motor yönünü değiştirmek için ortak bir braket üzerine yerleştirilmiş iki adet SW84 tipi kontaktörün bir konfigürasyonudur. SW88, kaynak dirençli, aşınmaya dayanıklı ve mükemmel iletkenliğe sahip gümüş alaşımlı uçlara sahip tek kutuplu çift kesmeli ana kontaklara sahiptir.

Motor yönünü değiştirmek için tasarlanan SW88 ana kontak devresi, her iki bobin aynı anda enerjilendiğinde kontak düzeninin açık devre olmasını sağlayacak şekilde dahili bir arıza emniyetine sahiptir.

SW88'in ana terminalleri M8 saplamalı, bobin bağlantıları ise 6,3 mm spade uçludur. Birlikte verilen braket kullanılarak monte edilen solenoidler yatay veya dikey olarak yerleştirilebilir. Dikey olarak monte edildiğinde, M8 kontak saplamaları yukarı doğru bakmalıdır.

Kesintili Akım: Yük altında sık sık anahtarlama ile açma ve kapama (bunun sonucunda temas direnci artar).

Kesintisiz Akım: Yük anahtarlama gereksinimleri yok veya seyrek (daha düşük temas direnci sağlar).
