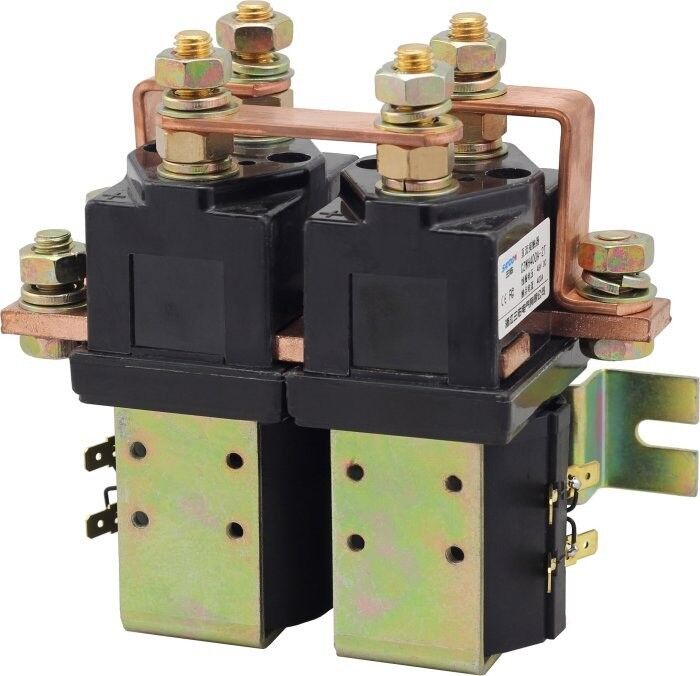

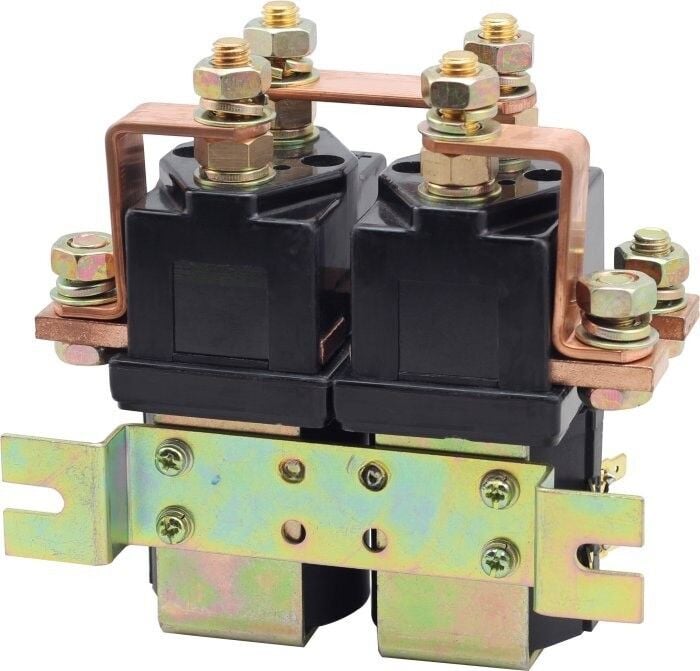

CZWH400A-2T DC CONTACTOR
CZWH400A-2T DC CONTACTOR, elektrikli araçlar, forkliftler, golf araçları, traktörler, temizlik makineleri, vinç sistemleri, güç kontrol panoları ve denizcilik uygulamalarında kullanılan DC motorların ileri–geri yön kontrolü için tasarlanmış yüksek performanslı bir doğru akım (DC) yön değiştirme kontaktörüdür.
Motor yön değiştirme uygulamaları için geliştirilen ana kontak yapısı, entegre güvenlik kilitleme sistemi ile donatılmıştır. Her iki bobinin aynı anda enerjilenmesi durumunda sistem otomatik olarak güvenli açık devre konumuna geçerek kısa devre riskini önler ve işletme güvenliğini artırır.
CZWH200A-2T, yüksek iletkenlik sağlayan, kaynak yapışmasına ve aşınmaya karşı yüksek direnç gösteren gümüş alaşımlı kontaklarla donatılmıştır. 400A yüksek akım kapasitesi sayesinde kompakt yapısına rağmen güçlü performans sunar ve zorlu çalışma koşullarında güvenilir çalışma sağlar. Uzun mekanik ve elektriksel ömrü sayesinde bakım ihtiyacını azaltır, işletme verimliliğini artırır ve maliyetlerin düşürülmesine katkı sağlar.
Kontaktör; elektrikli forkliftler, akülü araçlar, traktörler, temizlik ekipmanları, haberleşme güç sistemleri, kesintisiz güç kaynakları (UPS), elektronik kontrol panoları, elektrikli ırgat sistemleri (windlass), baş ve kıç iticiler (bow thruster / stern thruster) ve çeşitli endüstriyel otomasyon uygulamalarında güvenle kullanılabilir.
Ürün, ilgili endüstriyel standartlara uygun olarak üretilmiş ve kapsamlı kalite kontrol testlerinden geçirilmiştir. Uzun yıllardır farklı sektörlerde kullanılan bu tasarım, yüksek güvenilirliği ve dayanıklılığı ile kullanıcı ihtiyaçlarını karşılamak üzere geliştirilmiştir.
| Contact lead M10 tightening torque(N.m) | ≯20.5 appropriate |
| Coil lead-out torque (N.m) | ≯0.8 appropriate |
| Ambient temperature | -25~+70℃ |
| Relative humidity | +20℃ 98% |
| Vibration freq. atthe fixed position | 3G, 1～50Hz amplitude 0.5mm |
| concussion | (60～100) time/minute、Acceleration≤4g |
| Altitude | 2000m |
| Installation direction | Random |
| International protection | IP40 (According IEC60947) |
|
Product Type |
CZWH400A-2T |
| Contact form | Convert the two groups (2 SPDT) |
| Coil Rated voltage(DC V) | 6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,220V etc. |
| Contact voltage(DC V) | ≤80V |
| Rated load current of contact 48V circuit (DC-1) | 400A |
| Typical voltage drop across contacts per 100A | ≯80mV |
| the cooling pull-in voltage at (20±5)℃ (V) | ≯70% |
| the cooling drop-out voltage at (20±5)℃(V) | ≯35%,≮5% |
| Working voltage range of 40 degrees celsius coil | 0.8-1.2Us |
| Drop-out time(n/o contacts to open) | 40ms |
| Pull-in time (n/o contacts to close) | 12ms |
| connect the maximum contact bounce time | 10ms |
| Disconnect the maximum contact bounce time | 3ms |
| Insulation resistance | 20MΩ |
| Electric strength to resist | 50Hz/60Hz 1000VAC 1minute |
| Typical fault currents which can be ruptured | 1500A/5ms at 48V DC |
| Coil power (W) | 22-40 |
| Temperature rise of coil (K) | ≤85 |
| Temperature rise on outgoing terminal (K) | ≤65 |
| Electric life | 20000 times |
| Mechanical life | 300 thousand times |
| Work specification | Continuous or Intermittent |
| Contact material | AgCdO |
| Load terminal type | M10 Rose |
| Coil terminal type | 6.3mm spade terminals |
| Auxiliary contact rated load (choose) | 2A/48VDC, 5A/24VDC |
| Normally closed to normally open | 14ms |
| Normally open to normally closed | 8ms |
| Testing organization certification | CE,FCC |
