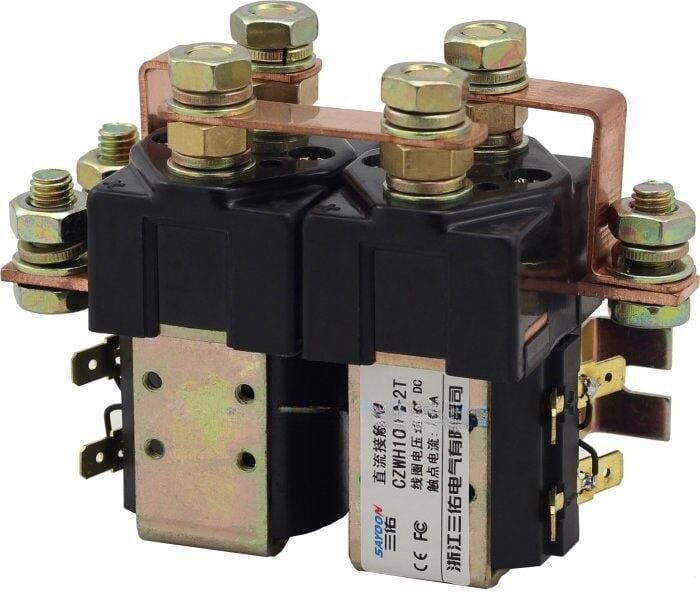

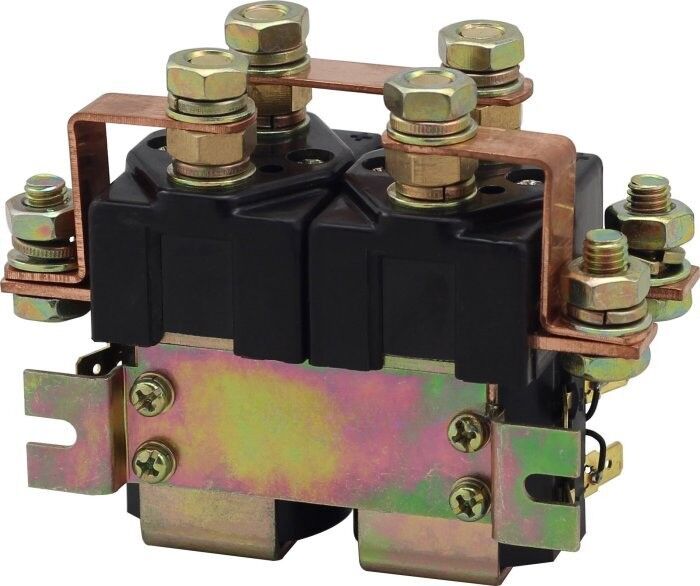

CZWH100A-2T DC CONTACTOR
CZWH100A-2T, elektrikli araçlar, forkliftler, golf araçları, traktörler, temizleme makineleri, vinç sistemleri, güç kontrol panoları ve denizcilik uygulamalarında kullanılan DC motorların ileri-geri kontrolü için tasarlanmış yüksek performanslı bir doğru akım (DC) motor yön değiştirme kontaktörüdür.
Motor yön değiştirme uygulamaları için tasarlanan ana kontak devresi, dahili emniyet sistemine sahiptir. Her iki bobinin aynı anda enerjilenmesi durumunda kontak yapısı açık devre konumuna geçerek sistem güvenliğini artırır.
CZWH100A-2T, yüksek iletkenlik sağlayan, kaynak yapışmasına ve aşınmaya karşı dayanıklı gümüş alaşımlı kontaklarla donatılmıştır. Kompakt yapısına rağmen yüksek akım taşıma kapasitesine sahip olup, zorlu çalışma koşullarında güvenilir performans sunar. Uzun mekanik ve elektriksel ömrü sayesinde bakım ihtiyacını azaltırken işletme maliyetlerinin düşürülmesine katkı sağlar.
Kontaktör; elektrikli forkliftler, akülü araçlar, traktörler, temizlik araçları, haberleşme güç sistemleri, UPS sistemleri, elektronik kontrol panoları, elektrikli ırgatlar (windlass), baş ve kıç itici sistemleri (bow thruster / stern thruster) ile çeşitli endüstriyel otomasyon uygulamalarında güvenle kullanılabilir.
Ürün, ilgili endüstriyel standartlara uygun olarak üretilmiş ve kalite kontrol testlerinden geçirilmiştir. Uzun yıllardır farklı sektörlerde kullanılan bu tasarım, yüksek güvenilirliği ve dayanıklılığı ile kullanıcı ihtiyaçlarını karşılamak üzere geliştirilmiştir.
MECHANICAL ABILITY and USE of the ENVIRONMENT:
| Contact lead M10 tightening torque(N.m) | ≯9.0 appropriate |
| Coil lead-out torque (N.m) | ≯0.8 appropriate |
| Ambient temperature | -25~+70℃ |
| Relative humidity | +20℃ 98% |
| Vibration freq. atthe fixed position | 3G, 1～50Hz amplitude 0.5mm |
| concussion | (60～100) time/minute、Acceleration≤4g |
| Altitude | 2000m |
| Installation direction | Random |
| International protection | IP40 (According IEC60947) |
TECHNICAL PARAMETERS:
|

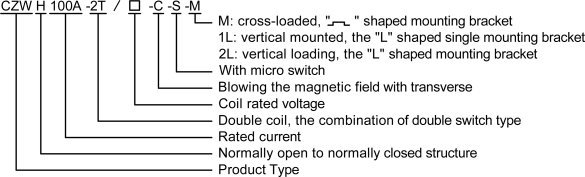

Product Type |
CZWH100A-2T |

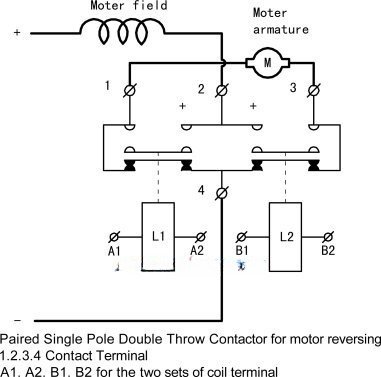

| Contact form | Convert the two groups (2 SPDT) |
| Coil Rated voltage(DC V) | 6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,220V etc. |
| Contact voltage(DC V) | ≤80V |
| Rated load current of contact 48V circuit (DC-1) | 100A |
| Typical voltage drop across contacts per 100A | ≯80mV |
| the cooling pull-in voltage at (20±5)℃ (V) | ≯70% |
| the cooling drop-out voltage at (20±5)℃(V) | ≯35%,≮5% |
| Working voltage range of 40 degrees celsius coil | 0.8-1.2Us |
| Drop-out time(n/o contacts to open) | 40ms |
| Pull-in time (n/o contacts to close) | 12ms |
| connect the maximum contact bounce time | 10ms |
| Disconnect the maximum contact bounce time | 3ms |
| Insulation resistance | 20MΩ |
| Electric strength to resist | 50Hz/60Hz 1000VAC 1minute |
| Typical fault currents which can be ruptured | 800A/5ms at 48V DC |
| Coil power (W) | 14-23 |
| Temperature rise of coil (K) | ≤85 |
| Temperature rise on outgoing terminal (K) | ≤65 |
| Electric life | 20000 times |
| Mechanical life | 300 thousand times |
| Work specification | Continuous or Intermittent |
| Contact material | AgCdO |
| Load terminal type | M8 Rose |

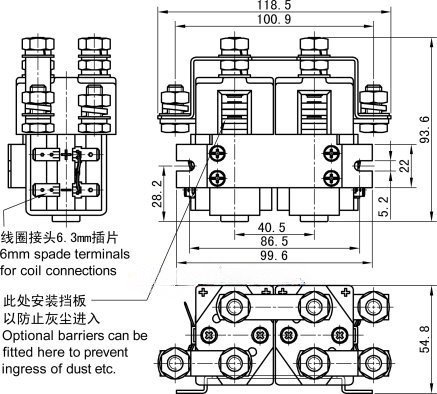

| Coil terminal type | 6.3mm spade terminals |
| Auxiliary contact rated load (choose) | 2A/48VDC, 5A/24VDC |
| Normally closed to normally open | 7ms |
| Normally open to normally closed | 4ms |
| Testing organization certification | CE,FCC |
